Comment calculer la longueur d’un rampant de toiture ?

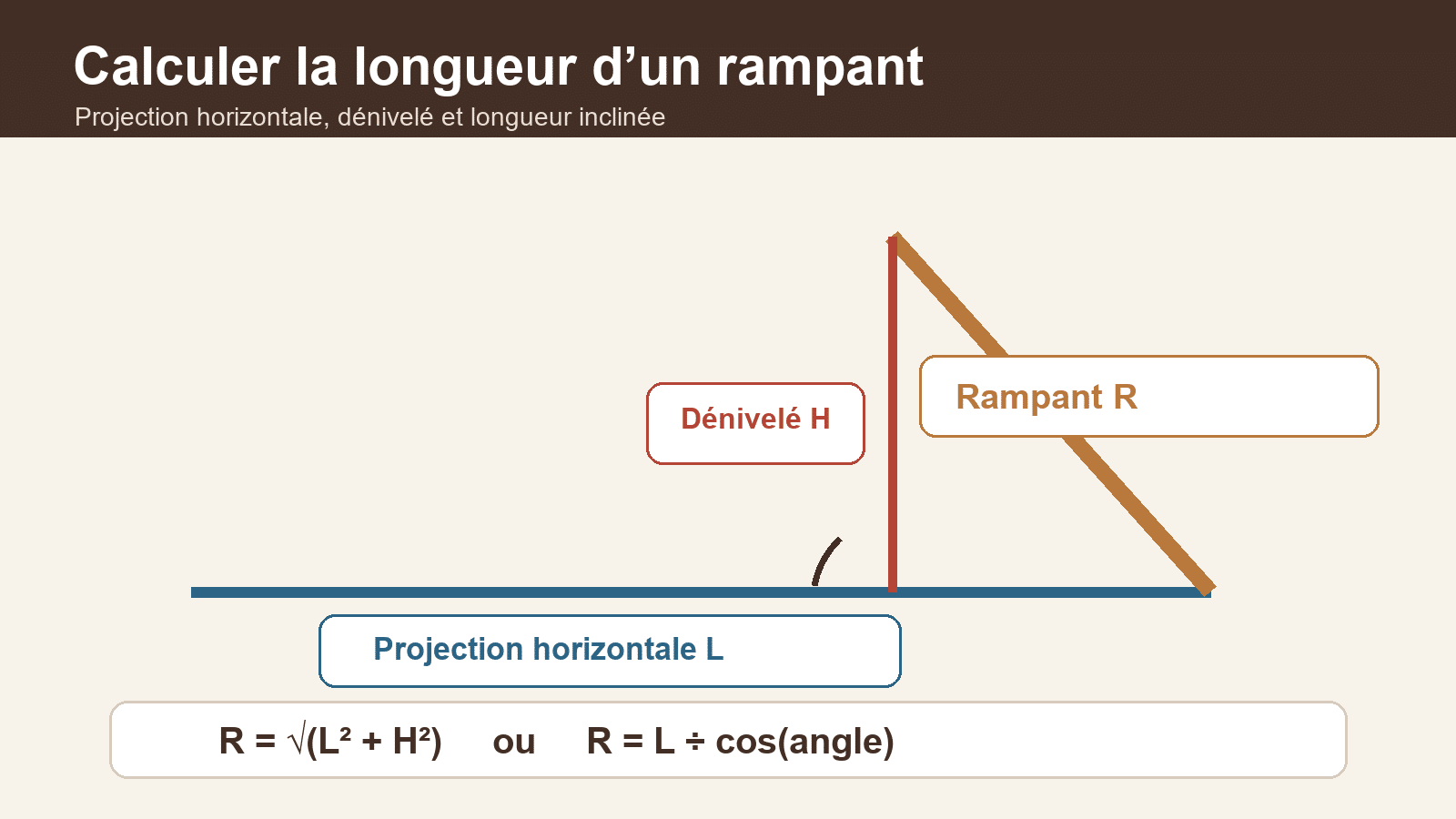

Projection horizontale, dénivelé et rampant : trois mesures différentes

Le calcul forme un triangle rectangle. La projection horizontale est la distance mesurée à plat. Le dénivelé est la hauteur gagnée entre le bas et le haut du versant. Le rampant est la longueur inclinée entre ces deux points.

Sur un toit à deux pans symétriques, la projection horizontale d’un pan correspond en principe à la moitié de la largeur entre les appuis concernés. Cette lecture géométrique doit être vérifiée sur le plan du modèle : un débord de toit, un faîtage décentré ou une forme asymétrique modifient les cotes à utiliser.

Deux formules pour calculer la longueur du rampant

Avec la projection horizontale et le dénivelé

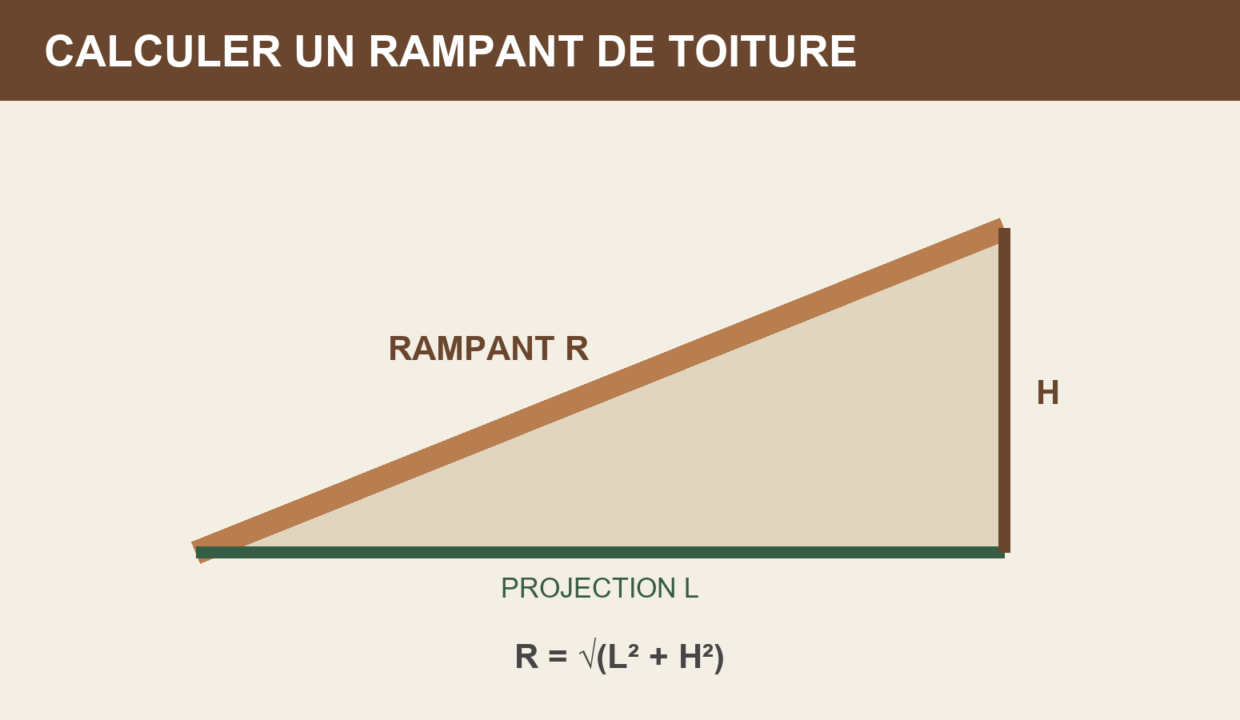

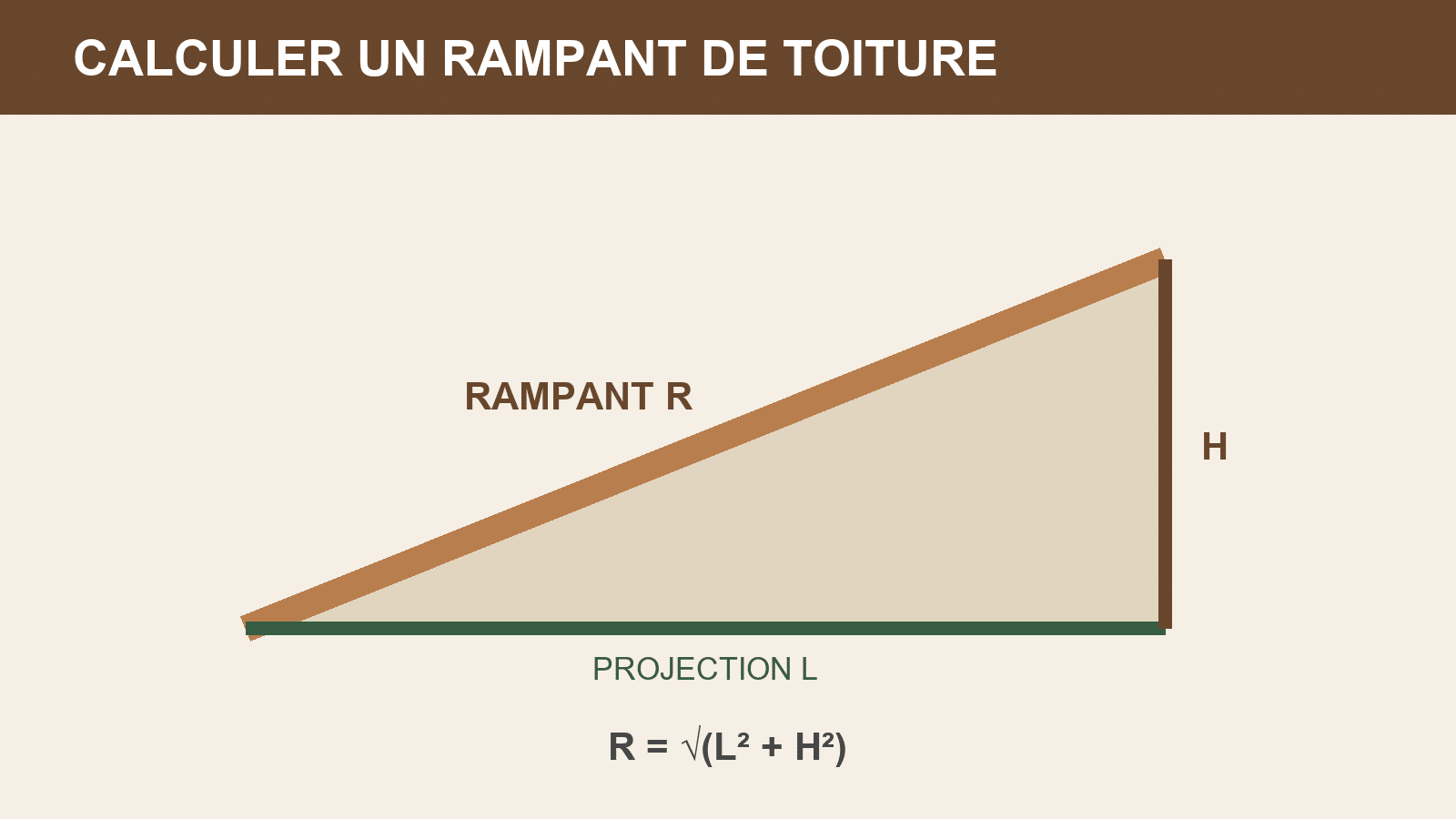

Rampant = √(projection horizontale² + dénivelé²)

Exprimez les deux mesures dans la même unité avant le calcul. Si la projection est donnée en mètres et le dénivelé en centimètres, convertissez d’abord l’une des deux valeurs.

Avec la projection horizontale et l’angle

Rampant = projection horizontale ÷ cos(angle en degrés)

Votre calculatrice doit être réglée en mode degrés, généralement indiqué « DEG ».

Avec une pente donnée en pourcentage

Commencez par calculer le dénivelé : dénivelé = projection horizontale × pente ÷ 100. Appliquez ensuite la formule de Pythagore.

Si votre plan mélange degrés et pourcentages, utilisez d’abord notre tableau de conversion des pentes en degrés et pourcentage. Une pente de 20 % ne correspond pas à 20°.

Deux exemples pour contrôler votre lecture du plan

Exemple avec une pente de 20°

Pour une projection horizontale de 3 m et un angle de 20° :

3 ÷ cos(20°) = environ 3,19 m de rampant.

Cette longueur géométrique ne comprend pas automatiquement le débord, l’épaisseur du faîtage ni une coupe de finition.

Exemple avec une pente de 30 %

Pour une projection horizontale de 3 m et une pente de 30 % :

• dénivelé = 3 × 30 ÷ 100 = 0,90 m ;
• rampant = √(3² + 0,90²) = environ 3,13 m.

Ces deux exemples montrent pourquoi le pourcentage et le degré ne doivent jamais être utilisés comme s’ils représentaient la même valeur.

Ce que ce calcul permet de vérifier, et ce qu’il ne valide pas

Le calcul permet de comprendre une cote de plan, de contrôler un ordre de grandeur et de distinguer une distance horizontale d’une longueur inclinée. Il ne dimensionne pas la section d’un chevron, ne valide pas une charpente et ne choisit pas une couverture.

La composition du toit, les débords, la ventilation, les recouvrements, les charges et la pente admise dépendent du modèle, de la couverture et du dossier technique applicable. Pour un chalet ou un abri identifié, conservez les caractéristiques prévues et faites vérifier toute modification avant commande ou travaux.

Questions fréquentes sur la longueur du rampant

La largeur totale du chalet est-elle la projection horizontale d’un pan ?

Pas sur un toit symétrique à deux pans. La projection d’un seul pan correspond généralement à la moitié de la largeur concernée, sous réserve du plan, des appuis, du faîtage et des débords.

Faut-il ajouter le débord de toit au résultat ?

Le résultat entre deux points ne comprend que la géométrie utilisée dans le calcul. Si le rampant doit se prolonger au-delà du mur, le débord se traite séparément selon le plan du modèle.

Peut-on calculer la surface d’un pan avec le rampant ?

Pour un pan rectangulaire simple, la surface géométrique se calcule en multipliant la longueur du rampant par la longueur du bâtiment. Noues, arêtiers, débords et formes particulières demandent un calcul adapté.

Ce calcul suffit-il pour commander la couverture ?

Non. Une surface géométrique ne comprend pas automatiquement les recouvrements, les chutes, les rives, le faîtage et les accessoires propres à la couverture.
